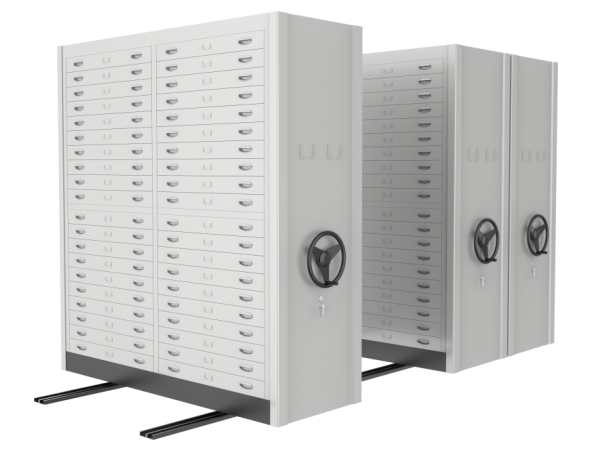

底圖密集架由導軌、驅動系統和架體（包括底梁、立柱、抽屜、頂板及側板等零部件)組成。架頂設有防塵裝置，列與列之間裝有防撞密封裝置，邊列前側板裝有總鎖和制動裝置，中列前側板裝有制動裝置，每個單元密集架閉合后可用總鎖鎖住，形成一個封閉的整體。

技術參數及指標：

（一）架體要求：

1、立柱: 采用鋼板，材料厚度1.2mm 國標裸板。

2、抽屜：采用鋼板，材料厚度0.8mm國標裸板，抽屜到位后有防倒滑機構，防止移運過程中，抽屜滑出；抽屜軌道，材料厚度國標裸板0.9mm，抽底需加雙筋，避免抽屜承載后變形。保證單抽屜承重不小于30KG。

3、側板：采用鋼板，材料厚度0.8mm 國標裸板。

4、頂板：采用鋼板，材料厚度1.0mm 國標裸板。

5、底梁：采用鋼板，材料厚度2.5mm國標裸板，底梁凈高度為140mm±2mm，采用分段焊接后整體組裝式?？v梁上按節距沖有矩形槽，以供立柱插入后用螺栓擰固。底盤兩端封頭橫梁與縱梁牢固焊接，保證底盤架體不扭曲、錯位和變形等。

（二）驅動系統要求：

1、軸承： 采用204軸承，精度≥P6級（E），配軸承座。

2、鏈輪：45#，表面做防銹處理。

3、鏈條：采用428鏈條（具體參數為Φ8.5，節距12.7），表面做防銹處理。

4、傳動管：采用外徑不小于Φ25mm*壁厚2.5mm的圓管。

5、承載輪軸：材質采用實芯圓鋼，車床精加工后鍍鋅處理，預防銹腐。根據承載輪軸與傳動管、軸承、滾輪的連接部位的功能和承重的不同，加工出不同直徑的部位：Φ19.5mm±0.2mm的部位與傳動管連接；Φ20mm±0.2mm的部位與軸承連接；Φ22mm±0.2mm的部位與滾輪連接；未加工的部分是Φ25mm±0.2mm。

6、便于安裝和拆卸，承載輪軸與齒輪、承載輪均采用貫穿銷連接。

（三）導軌要求：

1、底座：采用鋼板，材料厚度2.4mm國標裸板，底座寬度120mm±2mm。

2、軌芯采用高20mm±1mm×寬20mm±1mm 實芯鋼制作。

3、導軌與導軌相連處采用公母焊接方式，焊接后經表面打磨處理。

（四）防護裝置要求：

1、防撞密封裝置：采用25mm±2mm厚防撞密封條，防撞密封條采用卡槽方式固定，卡槽材質為PVC材料。

2、防塵板：采用鋼板，材料厚度0.8mm國標裸板，在架體頂部裝有防塵板，合攏后無空縫，功能達到防火、防塵、防盜、防光要求。

3、限位裝置：導軌兩端安裝限位裝置，防止密集架運行過程中脫軌。

（五）側板設計要求：

1、側板標簽框：采用沖壓成型的2個標簽框，標簽框規格為120mm×80mm（±2mm）。

2、側板設計：每列前后側板采用整體凹凸式一次成型側板，側板兩側采用圓弧造型。

（六）生產工藝要求：

1、鈑金件質量：所有鈑金件、機加件加工后應無毛刺、無裂紋及傷痕。

2、表面處理：各鈑金件在噴塑前，需進行不少于十工位的表面前處理工序；所用標準件及緊固件均需防銹處理。

3、噴塑：經過表面前處理工序后，采用環保粉末進行噴塑。

4、噴塑要求：涂層表面應光滑平整，色澤均勻一致，不應有流掛、起粒、皺皮、露底、剝落、傷痕等缺陷。

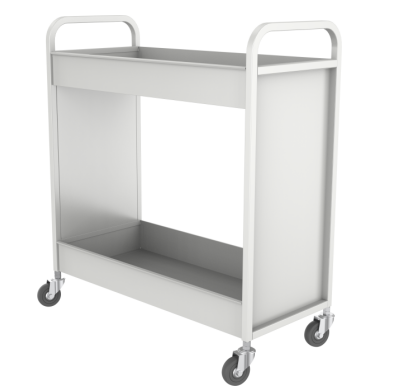

書車

技術參數及指標：

1、架體：采用方管，方管外形尺寸20mm×20mm（±1mm），方管厚度1.0mm。

2、側板：采用材料厚度0.8mm 國標裸板。

3、書斗：采用材料厚度0.8mm 國標裸板。

4、腳輪采用萬向輪。

4、書車在涂覆前，必須進行多工位表面前處理工序，表面涂裝質量要求符合國標，涂層表面應光滑平整，色澤均勻一致，不應有流掛、起粒、皺皮、露底、剝落、傷痕等缺陷；各工件彎角、邊角折彎處不允許出現漏噴塑粉情況。

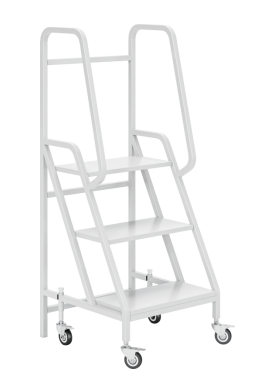

書梯

技術參數及指標：

1、踏板：采用材料厚度1.0mm 國標裸板。

2、架體：采用方管，方管外形尺寸20mm×20mm（±1mm），方管厚度1.0mm。

3、書梯前腳輪采用彈簧自動復位結構。

4、書梯在涂覆前，必須進行多工位表面前處理工序，表面涂裝質量要求符合國標，涂層表面應光滑平整，色澤均勻一致，不應有流掛、起粒、皺皮、露底、剝落、傷痕等缺陷；各工件彎角、邊角折彎處不允許出現漏噴塑粉情況。
